Reverse Proxy avec pfsense

Ce tutoriel se place directement à la suite de mon tutoriel sur l’installation de pfsense sur un ESXi . Il a pour but de configurer le reverse proxy squid3 présent sur pfsense.

Un reverse proxy sert de relais aux utilisateurs souhaitant accéder à des services héberger sur un réseau interne. Vous allez donc pouvoir par exemple héberger plusieurs serveurs web derrière la seule IP public de votre pfsense tout en redirigeant les utilisateurs vers le bon serveur web en fonction du nom de domaine qu’il indiqueront dans leur navigateur.

Etape 1 : Installation du plugin squid3 sur pfsense



Pour installer le plugin squid3 sur pfsense rendez-vous dans la console d’administration puis System > Packages > Available Package.

Cherchez dans la liste « squid3 » est cliqué sur l’icone pour l’installer.

Une fois le plugin installer vous aurez assez aux nouvelles fonctions présente de squid3 dans l’onglet Services > Reverse Proxy.

Etape 2 : Configuration du reverse proxy

Pour configurer notre reverse proxy il faut aller dans  Services > Reverse Proxy sur notre pfsense.

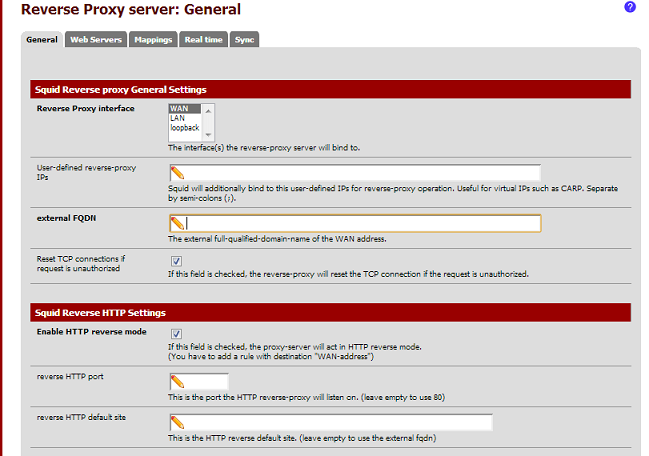

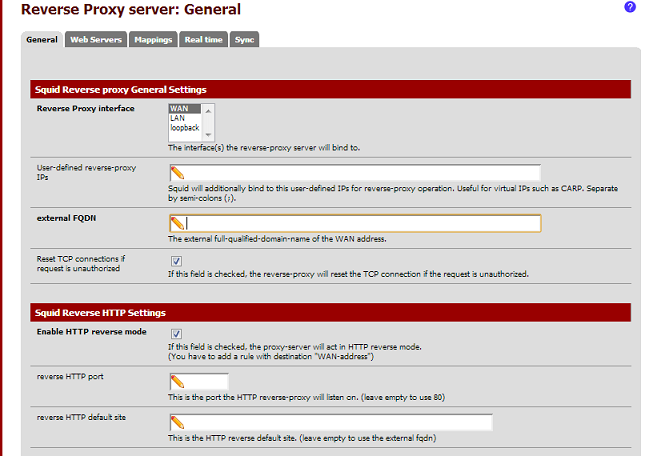

Dans l’onglet général il faut définir l’interface réseau sur lequel le reverse proxy sera actif, selectionnez l’interface wan et activer le reserve en cochant la case « Enable HTTP reverse mode »

reverse1

On va maintenant ajouter un Web Servers en se rendant dans l’onglet Web Servers de squid3.

Sur squid3 un web servers correspond à l’adresse IP d’un serveur web vers lequel sera redirigé un sous domaine.

Nous allons donc en déclarer un.

reverse2

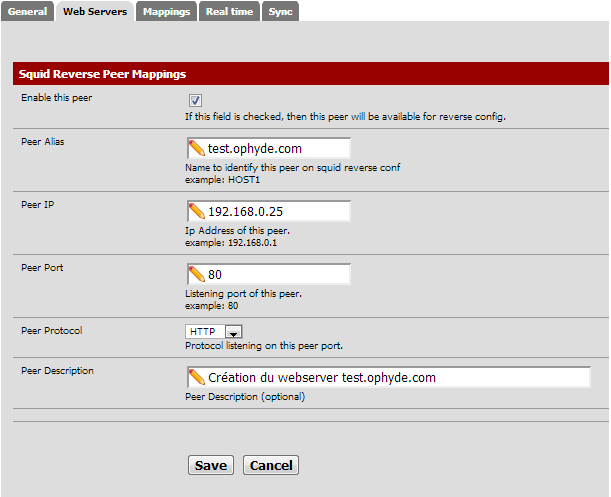

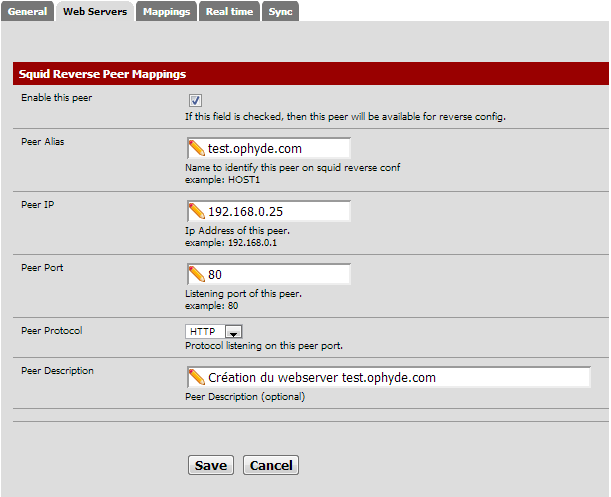

Cocher la case « Enable this peer » pour activer la configuration du web server

Peer Alias : Le nom de votre web server pour l’identifier

Peer ip : son adresse IP

Peer Port : Le port sur lequel le serveur web fonctionne (par défaut c’est le port 80)

Peer Protocol : Sélectionnez « HTTP » dans le menu déroulant

Cliquez sur « Save » pour ajouter le web server

reverse3

On va maintenant configurer le « Mappings » pour faire le lien entre notre adresse IP et le nom de domaine, permettant la redirection vers l’IP du serveur web en fonction du nom de domaine contacté par l’utilisateur.

Aller dans l’onglet « Mappings » de squid3 est cliqué sur l’icone ajouter.

reverse4

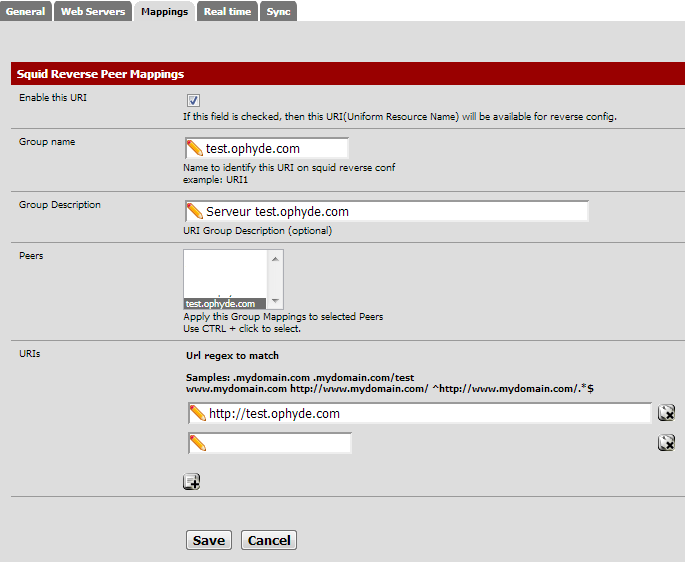

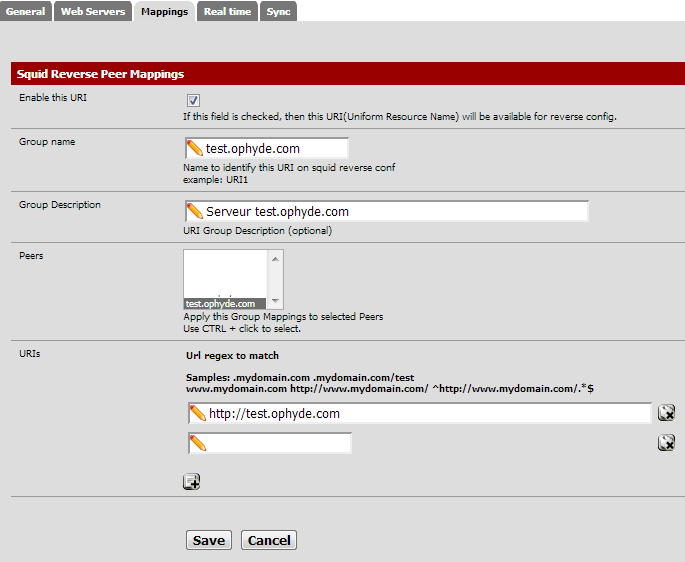

Cochez la case « Enable this URI »

Group name : Donnez un nom à votre URI

Group Description : … une description

Peers : dans la liste déroulante sélectionnez le web serveur que nous avons ajouté toute à l’heure.

URIs : Ajouter les urls pour laquelle le serveur web répondra. Vous pouvez en ajouter plusieurs.

Cliquez sur « save » pour valider votre configuration.

Etape 3 : Ouverture de flux

On ouvre maintenant les flux  à partir du web vers les machines locales sur le port 80 sinon le firewall bloquera les connexions qui passe par le reverse proxy :-)

Pour se faire aller dans firewall > rules et créer la règle suivante :

FWrules



Votre reverse proxy devrait maintenant être actif. Vous pouvez renouveler la manipulation pour chaque serveur web hébergé derrière le reverse proxy ;)

Pour configurer le reverse proxy en https je vous invite à suivre ce tutoriel.

Bug depuis la version 2.2.X de PFsense :

Si vous utilisez une version supérieur ou égal à la version 2.2.X de pfsense il faut autoriser le module squid à utiliser les ports < 1024.

Pour se faire il faut se rendre dans :
system -> Advenced -> system tunables

Ajouter une nouvelle règle avec ces valeurs :

tunable : net.inet.ip.portrange.reservedhigh
Description : PORT LIMIT
Value : 70

debug proxy squid

L’utilisation du reverse proxy sur les ports 80 et 443 n’est plus bloqué.
Merci à @Xifit pour son astuce :-)
